※ 필독 요망

- 본 제품은 진공게이지 기능을 겸한 압력게이지(고·저압 겸용)입니다.
- 단, 압력단위로 고저압·진공 모두 'MPa' 한 가지만 사용합니다.
- 0Torr(완전진공)에서부터 725psi까지의 광범위한 계측이 가능합니다만
  0.001MPa 단위(7.6Torr)이므로 진공도가 7.6Torr 간격으로 표시됩니다.
- 개봉 제품은 반품이 불가능하므로 제품 설명을 필독한 후 주문해주세요.
- 특히 MPa 단위 사용에 어려움이 없을 경우에만 구입을 부탁드립니다.

압력게이지 하나로 진공게이지 기능까지!!
　(0~725psi와 760~0Torr가 0.001MPa 단위로 표시)

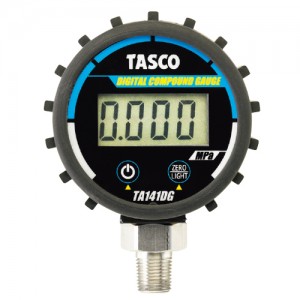

[ 디지털 압력게이지　-　TA141DG ]

○ 압력·진공도 표시단위 : MPa (Torr는 표시되지 않습니다)

○ 체결규격 : 1/8″NPT(매니폴드게이지 부착용)

　 (1/4″플레어 변환아답터를 연결할 경우 냉매호스에 연결 가능)

○ 직경 50mm의 미니 사이즈(케이스 테두리 포함시 60mm)

○ 케이스 재질 : ABS수지

○ 사용범위 : －0.1~5.0 MPa

　 - 압력게이지 영역 : 0.000MPa(0psi) ~ 5.000MPa(725psi)

　 - 진공게이지 영역 : 0.000MPa(760Torr) ~ －0.100MPa(0Torr)

　 ※ 두 영역을 구분해서 사용하는 것이 아니라 연속으로 계측

○ 최소 측정단위 : 0.001 MPa

　 ※ 측정단위가 0.001MPa이므로 0~7.6Torr 사이의 계측은 불가능함

○ 영점조정버튼 부착(버튼을 3초간 누르면 실행, 0.000MPa로 맞춰짐)

　 ※ 영점조정의 뜻 : 현재의 압력을 대기압으로 세팅하는 것.

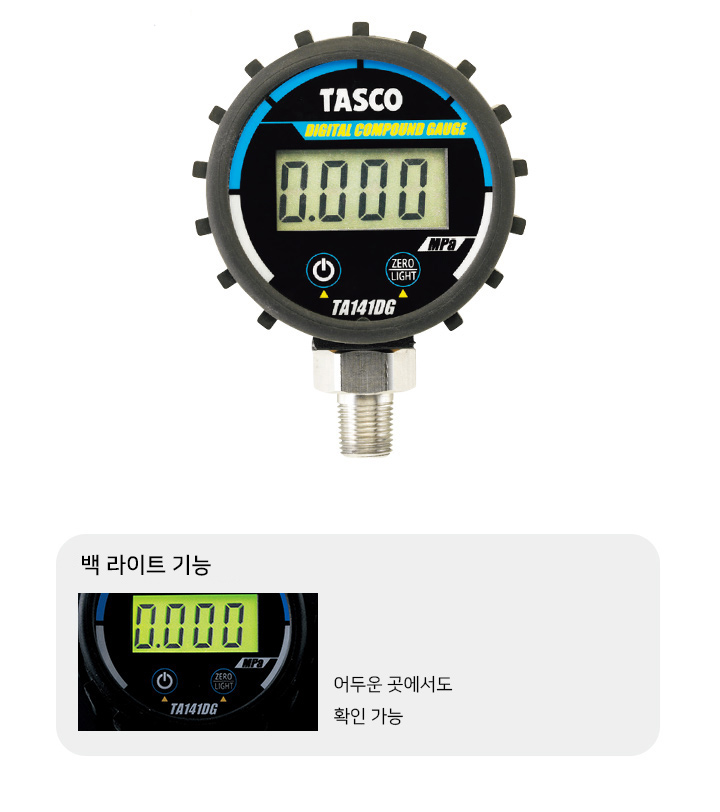

○ 백라이트 기능 탑재(버튼을 짧게 누르면 실행, 5초간 점등 후 소등됨)

○ 자동 전원오프기능 탑재(마지막 조작 10분 경과 후 전원 꺼짐)

○ 연속 표시 전환 가능

○ IP54 등급의 방진방적기능 탑재

○ 배터리 타입 : 3V 리튬전지 CR2450 (배터리 포함)

　 (일반적으로 1~3년 사용 가능)

[참고 자료]


※ 압력 단위변환(MPa→psi)
○ 0.1MPa = 14.5psi
○ 0.2MPa = 29.0psi
○ 0.3MPa = 43.5psi
○ 0.4MPa = 58.0psi
○ 0.5MPa = 72.5psi
○ 0.6MPa = 87.0psi
○ 0.7MPa = 101.5psi
○ 0.8MPa = 116.0psi
○ 0.9MPa = 130.5psi
○ 1.0MPa = 145psi
○ 2.0MPa = 290psi
○ 3.0MPa = 435psi
○ 4.0MPa = 580psi
○ 5.0MPa = 725psi


※ 진공도 단위변환(MPa→Torr)
○ －0.099MPa = 7.6Torr
○ －0.098MPa = 15.2Torr
○ －0.097MPa = 22.8Torr
　※ 0.000MPa(=760Torr)는 대기압이며, －0.100MPa(=0Torr)는 완전진공입니다.
　※ 계측간격이 0.001MPa이므로 7.6Torr 간격(760Torr/100)으로만 표시됩니다.

※ 진공작업요령 예시(취급기기에 따라 진공기준은 직접 설정하세요)
1. 진공작업 후 진공펌프를 끄고 10분간 방치합니다.
2. (진공이 어느 정도 풀리면서 압력이 올라가다가 멈추었을 때)
　 －0.098MPa ~ －0.100MPa의 범위이면 진공작업을 종료하고,
　 0 ~ －0.097MPa의 범위이면 그 상태에서 재차 작업을 합니다.
